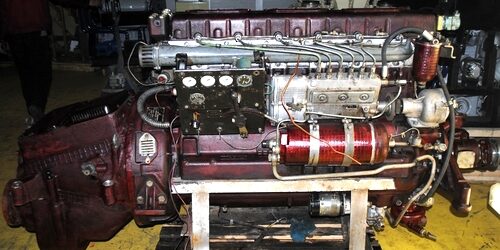

Современные дизельные двигатели отличаются высокой надежностью и долговечностью. Однако ключевую роль в их стабильной работе играет кривошипно-шатунный механизм (КШМ) — сердце дизеля Д6. Именно он преобразует возвратно-поступательное движение поршней во вращение коленчатого вала, обеспечивая передачу крутящего момента.

АО «Малмыжский завод по ремонту дизельных двигателей» специализируется не только на капитальном ремонте дизелей, но и на комплексном обслуживании их основных узлов. Поэтому в этой статье мы подробно разберем устройство и особенности КШМ дизеля Д6, его характерные элементы и тонкости обслуживания.

Основные элементы кривошипно-шатунного механизма Д6

КШМ состоит из нескольких ключевых узлов, работа которых должна быть идеально согласована:

• Коленчатый вал — центральная деталь, воспринимающая нагрузку от поршней и шатунов. Для дизеля Д6 он изготавливается из прочной стали 18ХНВА, вес в сборе (без шатунов и маховика) достигает 92 кг. Вал имеет шесть колен, сгруппированных попарно (1–6, 2–5, 3–4), расположенных в трех плоскостях под углом 120°. Это обеспечивает равномерность вращения и снижает вибрации.
• Маховик — массивная деталь, закрепленная на фланце коленчатого вала. Он стабилизирует работу двигателя, компенсируя неравномерность рабочего процесса.
• Шатуны — соединяют поршни с коленчатым валом и передают усилие. Изготавливаются из легированной стали, имеют двутавровое сечение для увеличенной прочности при минимальном весе.
• Поршни — выполнены из алюминиевого сплава, оснащены кольцами для герметизации камеры сгорания и отвода тепла.

Эти элементы работают в едином цикле, и малейший дефект одного узла способен вывести из строя весь механизм.

Конструкция и работа коленчатого вала

Коленчатый вал дизеля Д6 представляет собой сложную деталь с шестью шатунными и семью коренными шейками. Внутри него предусмотрена система каналов для подачи масла. Для герметизации полостей используются дюралюминиевые заглушки с болтовыми соединениями и медными шайбами.

Масло подается по внутренним каналам через специальные медные трубки, расположенные под углом к плоскости колена. Это гарантирует стабильное смазывание шеек и подшипников даже при высоких нагрузках.

Со стороны хвостовика устанавливается шестерня, приводящая газораспределительный механизм и вспомогательные агрегаты. Конструкция обеспечивает компенсацию тепловых деформаций, возникающих при нагреве коленчатого вала во время работы.

Шатун и его особенности

Шатун дизеля Д6 весит около 5,6 кг. Верхняя головка оснащена бронзовой втулкой с отверстиями для смазки поршневого пальца. Нижняя головка разъемная, крепится к шатуну крышкой на шпильках и фиксируется штифтами.

Чтобы работа двигателя была сбалансированной, шатуны подбираются по весу в комплекте — допускаемая разница не более 10 г. Это условие особенно важно при капитальном ремонте, когда идет замена деталей.

Поршни и поршневые кольца

Поршни изготавливаются методом штамповки из алюминиевого сплава. На днище выполнены углубления для клапанов и прохода воздуха, внутри — ребра жесткости.

Для герметичности и оптимальной работы камеры сгорания на поршне проточено пять канавок для колец.

• Два верхних кольца — цилиндрические, с пористым хромированием.
• Три нижних — конические, устанавливаются маркировкой «Верх» вверх.

Хромирование увеличивает срок службы колец и улучшает приработку.

Головка блока и газораспределение

Головка дизеля Д6 — литая, с отверстиями для шпилек, каналами для жидкости охлаждения и посадочными местами под клапаны. В ней формируются камеры сгорания.

Выпускные и впускные каналы расположены по разным сторонам, что улучшает продувку цилиндров. Для клапанов применяются чугунные направляющие втулки и стальные седла.

Механизм газораспределения размещен сверху и закрыт крышкой. Для обслуживания форсунок предусмотрены люки.

Особенности смазки и охлаждения

Смазка КШМ осуществляется принудительно — масло подается по каналам коленчатого вала и шатунов к шейкам и поршневым пальцам. Для эффективного отвода тепла все нагруженные детали дополнительно охлаждаются разбрызгиванием масла.

Охлаждение головки и цилиндров выполняется водой, которая циркулирует по рубашкам. Это предотвращает перегрев и продлевает срок службы поршней, клапанов и вкладышей.

Обслуживание и ремонт кривошипно-шатунного механизма

Несмотря на высокую надежность, КШМ дизеля Д6 требует регулярного контроля. Основные мероприятия включают:

• измерение зазоров между шейками коленчатого вала и вкладышами;
• проверку состояния поршневых колец и втулок шатунов;
• контроль износа вкладышей и замена при превышении допусков;
• балансировку коленчатого вала после ремонта;
• проверку герметичности масляных каналов.

Если выявлен значительный износ, требуется капитальный ремонт. Его лучше доверить профессионалам. Подробнее читайте на странице: Ремонт дизельного двигателя Д6.

Преимущества ремонта на заводе

АО «Малмыжский завод по ремонту дизельных двигателей» имеет многолетний опыт работы с дизелями Д6. Наши преимущества:

• собственные производственные мощности;
• оригинальные запчасти и комплектующие;
• современное диагностическое оборудование;
• квалифицированные специалисты;
• гарантия на все виды работ.

Мы предлагаем комплексное восстановление — от дефектовки деталей до испытаний двигателя на стенде.

Итог

Кривошипно-шатунный механизм дизеля Д6 — сложный и высоконагруженный узел. Его надежность напрямую зависит от качества обслуживания и своевременного ремонта. Доверяя работу специалистам АО «Малмыжский завод по ремонту дизельных двигателей», вы получаете гарантию долгого ресурса двигателя и стабильной эксплуатации в любых условиях.
